Alle Stahlteile sind geschweißt, geglüht, gefräst, gebohrt und lackiert.
Die stabile Lösung für  Modellbau, Hobby, Start-up und Kleingewerbe.


Unsere erfolgreiche SK0403 Stehendes Portal  ist nun in der Version 2 verfügbar und rundet unsere semiprofessionelle Serie nach oben ab.
Das Portal wurde durch eine Verrippung mit 10 und 20mm Stahlblech deutlich verstärkt.

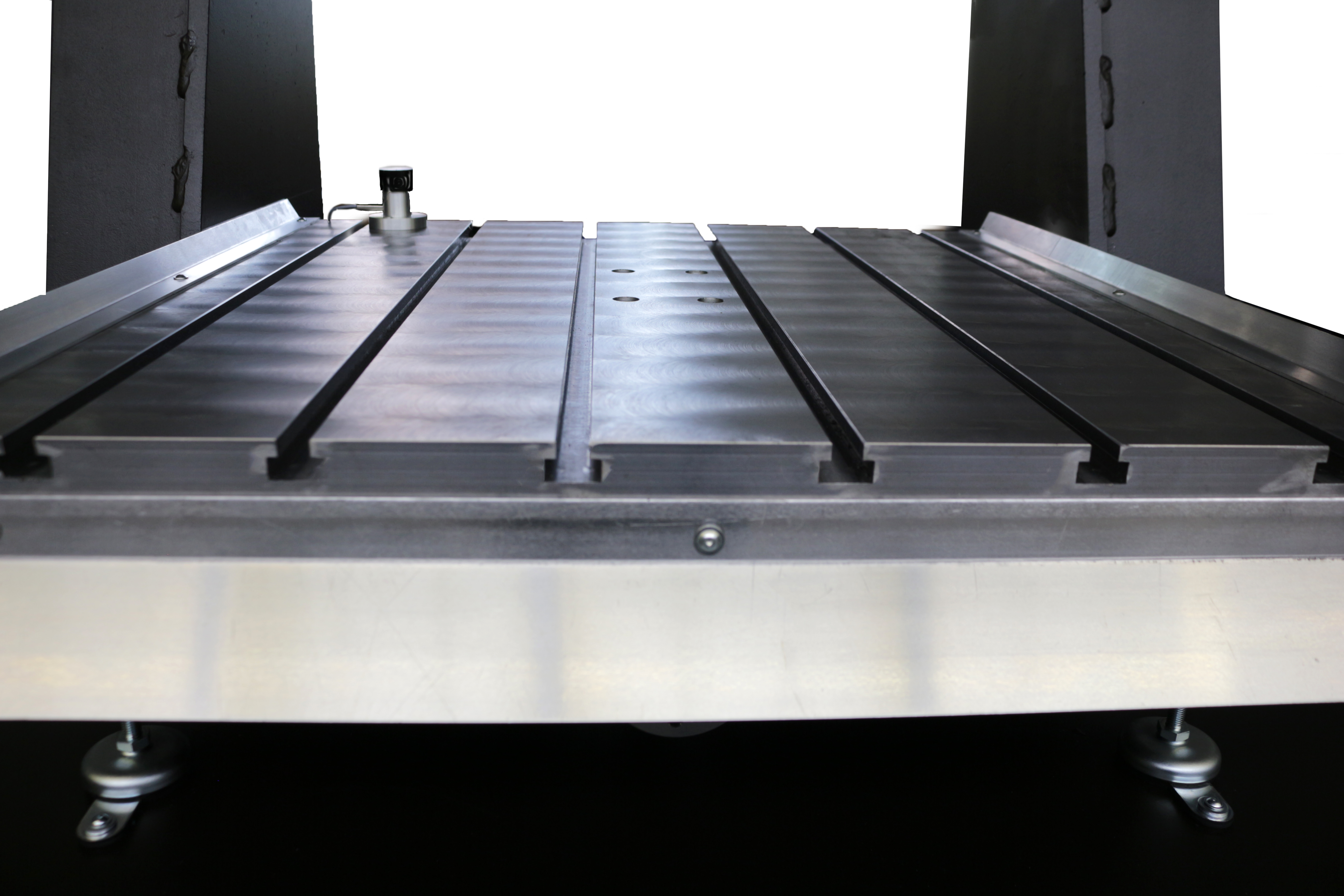

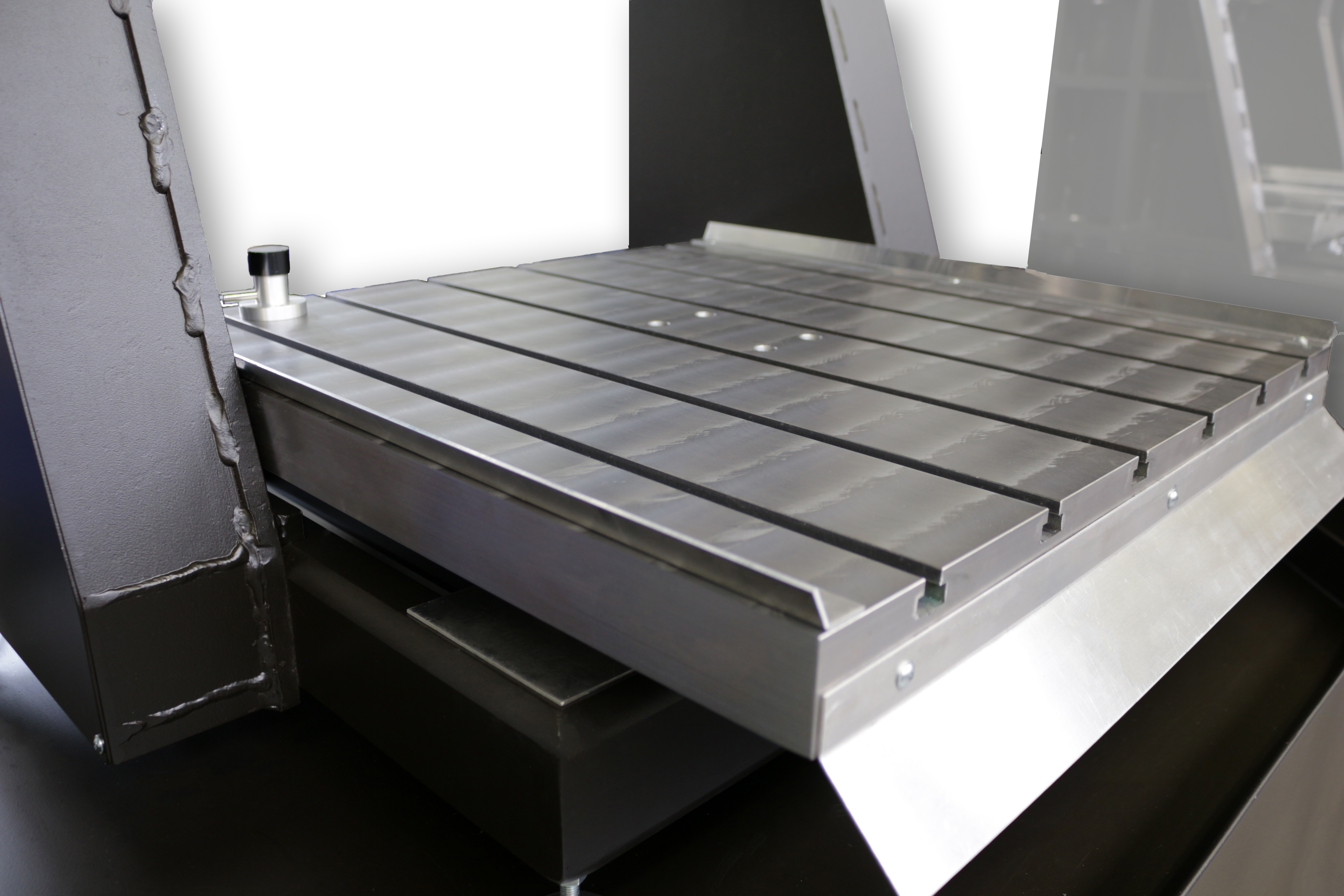

Der T- Nutentisch wurde ebenfalls deutlich verstärkt und besteht nun aus einer 50mm dicken Stahlplatte.
Der Montageblock des Motors der X Achse wurde modifiziert, wodurch die Umhausung der Maschine deutlich schmäler ist.
Hervorragende Zerspanungsleistung trifft bei der SK0403SP V2 auf eine sehr gute Schwingungsdämpfung.
Das Ergebnis ist eine effiziente Fräsmaschine mit sehr geringem Platzbedarf!

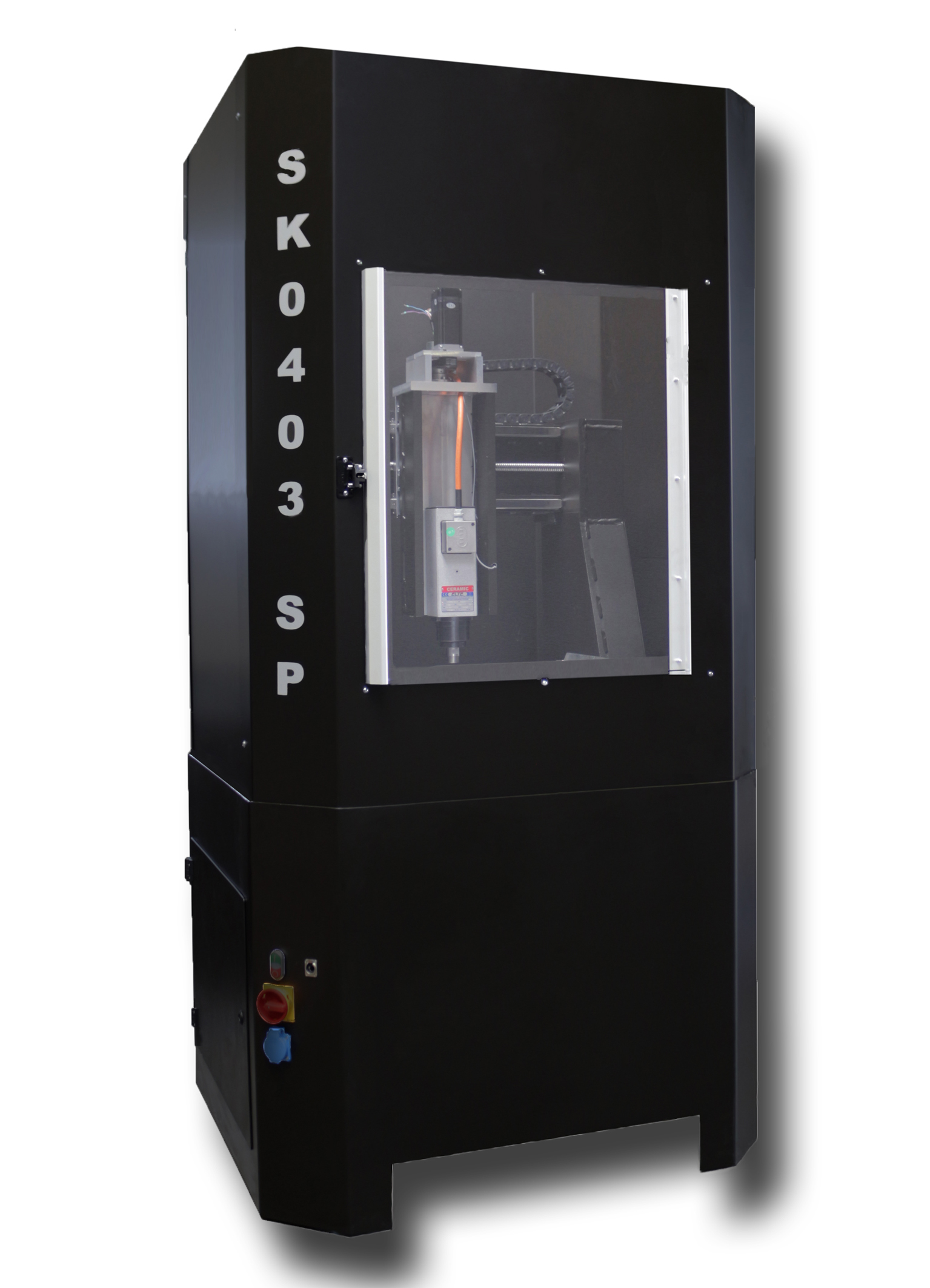

Portalfräsmaschine PL-SK-0403-SP Version 2
Verfahrweg:
X= 300 mm Y= 400 mm Z= 210 mm

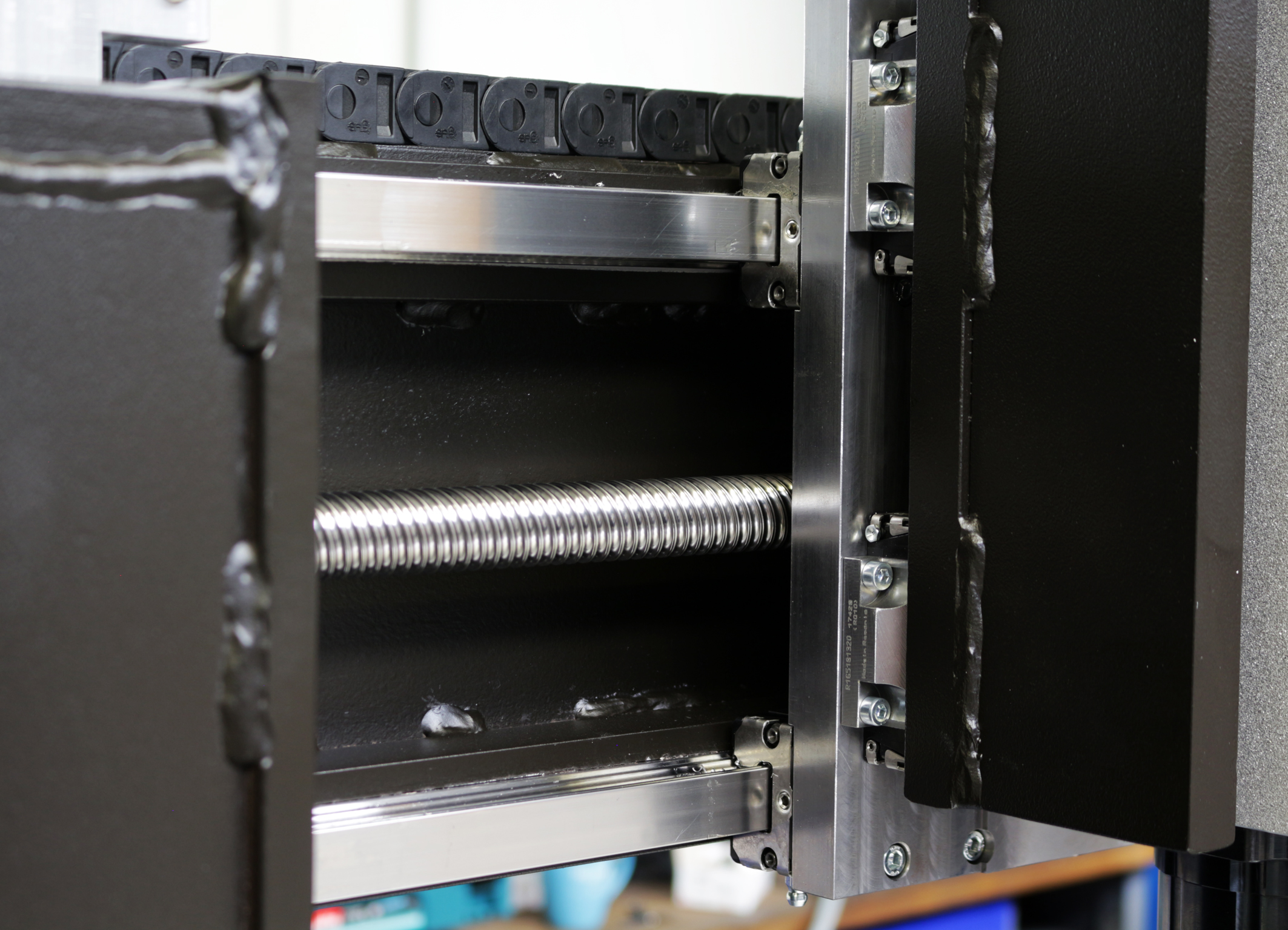

Kugelumlaufspindel:
X-Achse: 25x10 Kugelumlaufspindel
Y-Achse: 25x10 Kugelumlaufspindel
Z-Achse: 16x5 Kugelumlaufspindel

Linearführungen:
Gehärtete und geschliffene Linearführungen
Baugröße 25 auf X und Y,
Baugröße 20 auf Z

Aufstellmaß:
B1100 x L1100 x H2245m

In der Basiskonfiguration ist die Maschine mit folgenden Komponenten ausgestattet:

- Benezan Beamicon 2 CNC Ethernet Steuerung mit individuell getunten Servomotoren
- Frässpindel 2,2kW Elte mit Hitachi Frequenzumrichter
- Untergestell und Umhausung
- Stahl T-Nutenplatte
- 29mm Werkzeuglängensensor Profi

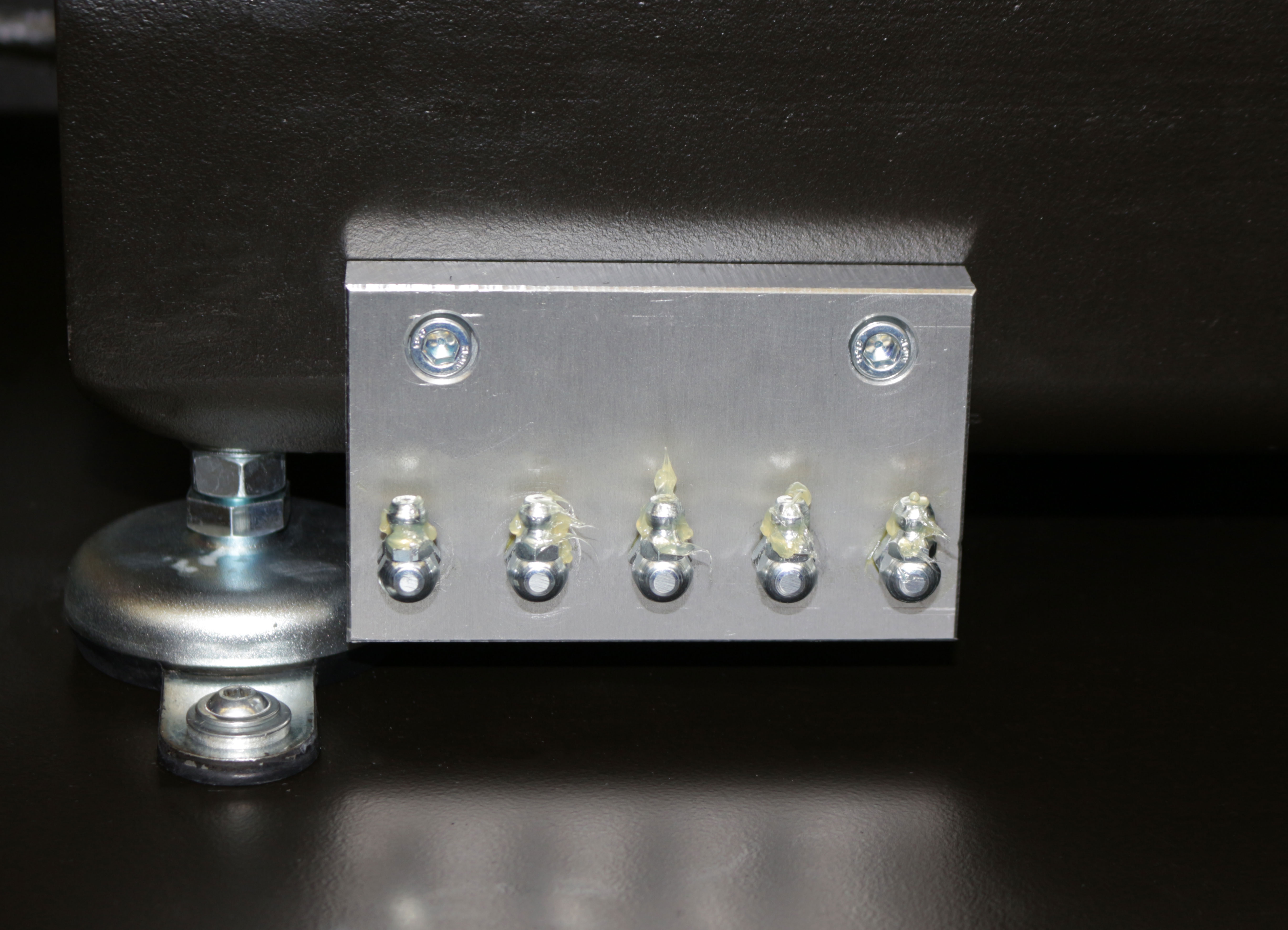

- Zentralschmierpunkt

Highlight:
Das modulare Konzept erlaubt den Aufbau als einfache Fräsmaschine ohne Werkzeugwechsel Spindel für den Muster- oder Prototypenbau,
bis hin zum voll gekapselten kleinen Bearbeitungszentrum mit automatischem Werkzeugwechsler unterschiedlicher Magazinkapazitäten sowie
verschiedenen Optionen der Werkzeugkühlung und Vermessung. Der Schaltschrank ist im Untergestell integriert.
