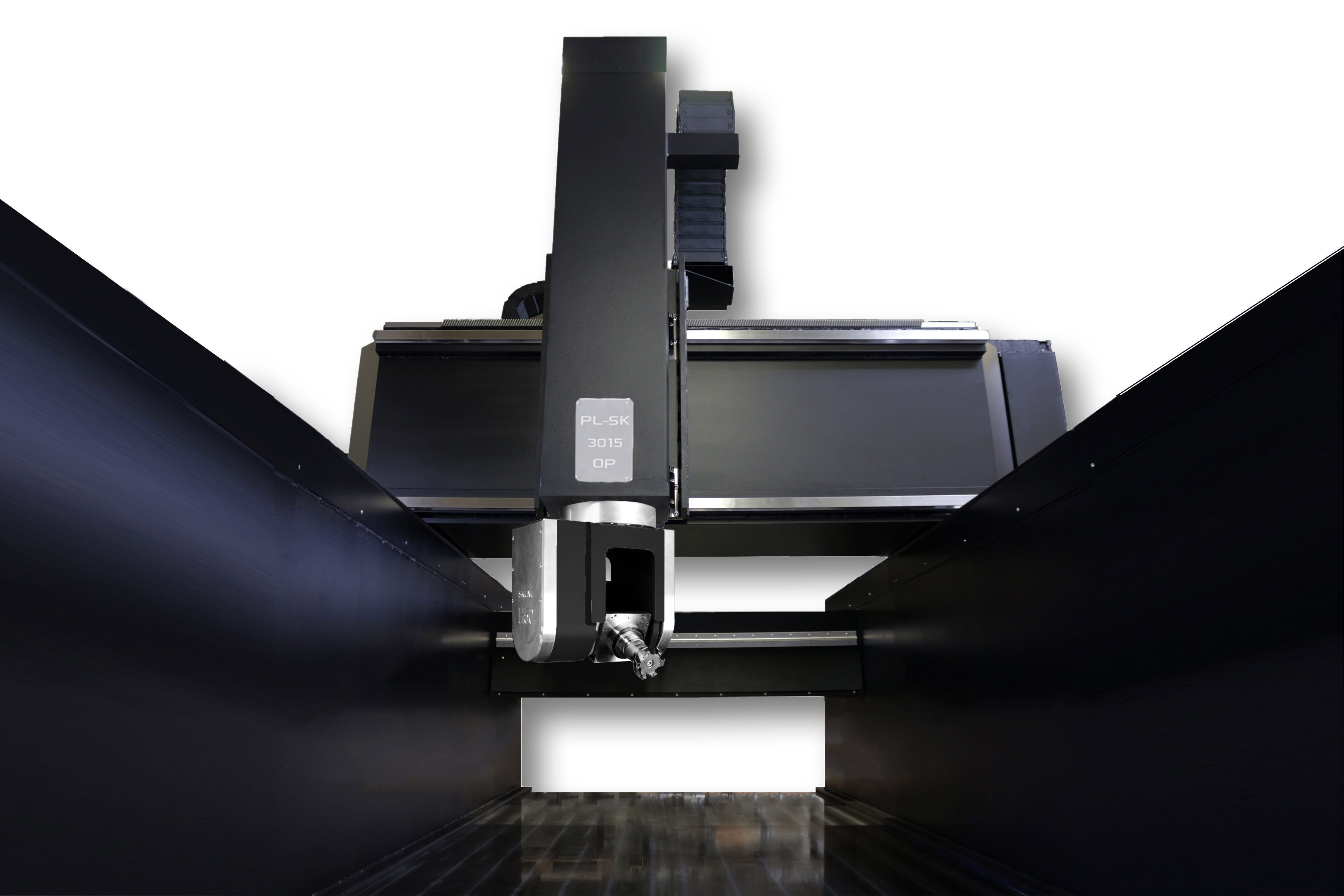

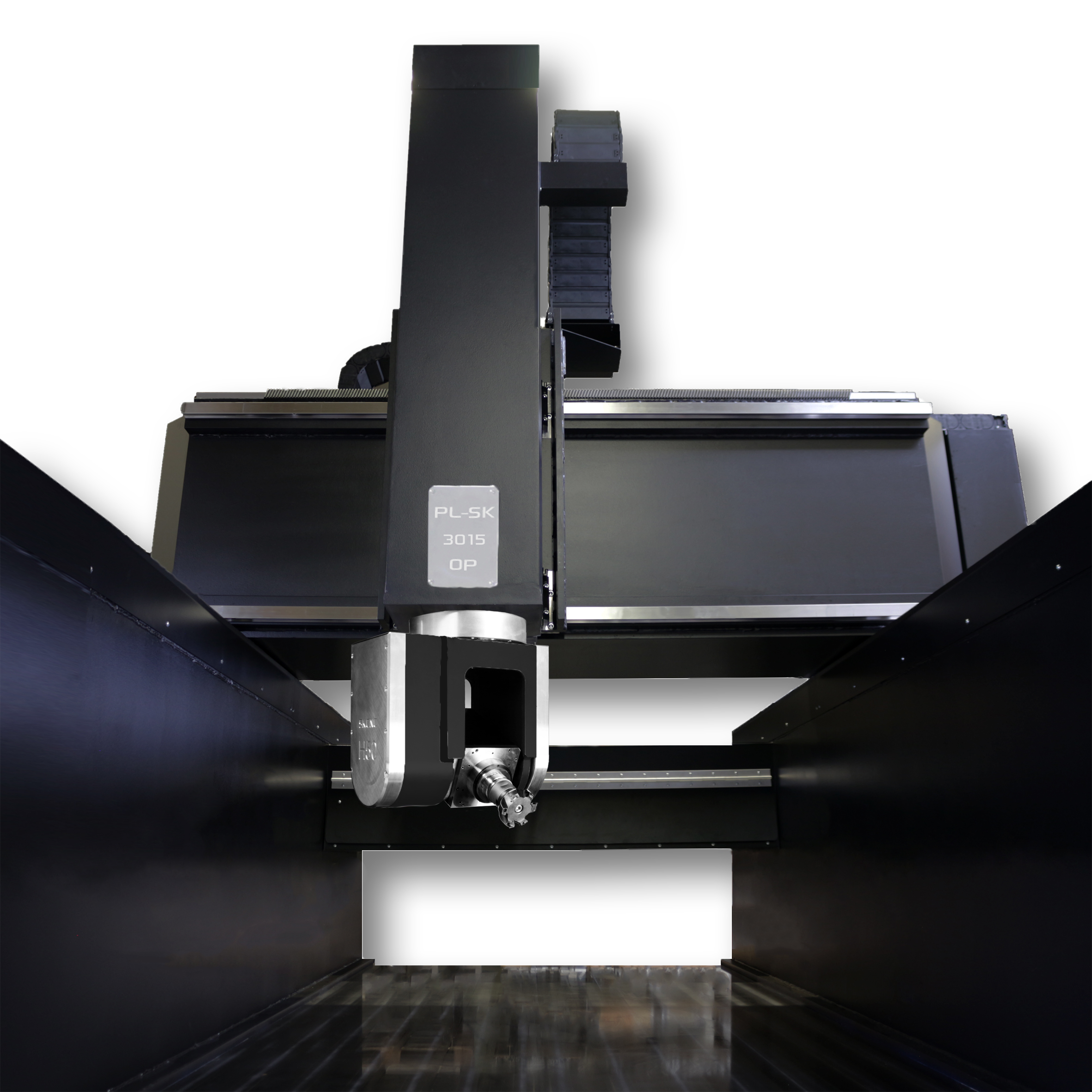

PL-SK3520-GA/5-OFP







Oben-Fahrendes Portal

Verfahrwege als 5 Achser:
X-Achse: 3000mm - Y-Achse: 1500mm - Z-Achse: 800mm

- Tischplatte 30mm Stahl
- M10 Ratserbohrungen 100x100mm
- Führungen und Gewindetriebe von Bosch Rexroth

X-Achse
Redex Zahnstangenantrieb

Y-Achse
Redex Zahnstangenantrieb

    Z-Achse
    32x5 Kugelgewindetrieb mit Bremse, Untersetzung: 1:2
    30mm gehärtete und geschliffene Linearführungen

- 12-fach Wechslermagazin ausfahrbar
- Flügeltüren auf der Vorderseite

- BECKHOFF 7-Achsen Servosteuerung

- EtherCATHandbediengerät

- H50 Drehschwenkkopf 12KW - 24000 U/min - HSK F-63

Maschine im Einsatz zur Carbon Bearbeitung
